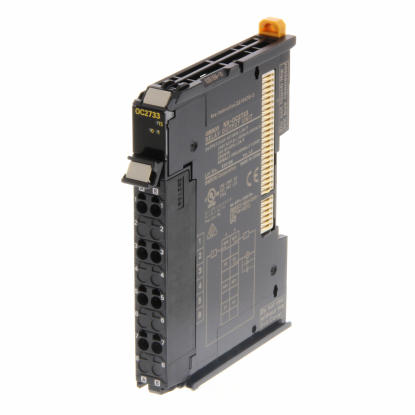

NX I/O

Oddaljene V/I enote

Sistem NX ponuja široko paleto V/I naprav. Njegov izredno hiter sistem je sinhroniziran z uro EtherCAT mreže. Celoten sistem V/I enot deluje deterministično in izboljšuje izdelavo aplikacij in kakovost proizvodnje. NX serija V/I enot pokriva celoten spekter V/I enot, vključno s standardnimi in izredno hitrimi digitalnimi V/I, različnimi analognimi V/I in enkoderskimi vhodi in pulznimi izhodi.

  • Popolna kompatibilnost s Sysmac platformo
  • Sinhronizirani V/I z manj kot 1 μs zamikom
  • 16 digitalnih ali 8 analognih signalov v ohišju širine 12 mm
  • Odstranljivi priključni terminali za enostavno testiranje in ožičenje
Prikazov
Razvrsti
Produkti

NX-EC0112

1 Inkrementalni dajalnik NPN vhod, faze A in B: Enofazni 500 kHz (fazni diferencialni pulzni vhod 4: 125 kHz), faza Z: 125 kHz, brezvijačna push-in priključitev, širina 12 mm

Tehnični list

Tehnični list

NX-EC0122

1 Inkrementalni dajalnik PNP Vhod, Faza A in B: Posamezna faza 500 kHz (pulzno diferencialni fazni vhod 4: 125 kHz), Faza Z: 125 kHz, brezvijačni push-in konektor, 12 mm širine

Tehnični list

Tehnični list

NX-EC0132

1 Inkrementalni dajalnik Line driver vhod, faze A in B: Enofazni 4 MHz (fazni diferencialni pulzni vhod 4: 1 MHz), faza Z: 1 MHz, NPN, brezvijačna push-in priključitev, širina 24 mm

Tehnični list

Tehnični list

NX-EC0142

1 Inkrementalni dajalnik Line driver vhod, Faza A in B: Posamezna faza 4 MHz (pulzno diferencialni fazni vhod 4: 1 MHz), Faza Z: 1 MHz, PNP, brezvijačni push-in konektors, 24 mm širine

Tehnični list

Tehnični list

NX-EC0142

1 x Inkrementalni dajalnik Line driver Input, Faza A in B: Posamezna faza 4 MHz (pulzno diferencialni fazni vhod x4: 1 MHz), Faza Z: 1 MHz, PNP, brezvijačni push-in konektors, 24 mm širine

Tehnični list

Tehnični list

NX-EC0212

2 Inkrementalni dajalnik NPN vhodi, faze A in B: Enofazni 500 kHz (fazni diferencialni pulzni vhod 4: 125 kHz), faza Z: 125 kHz, brezvijačna push-in priključitev, širina 12 mm

Tehnični list

Tehnični list

NX-EC0222

2 Inkrementalni dajalnik PNP Vhodi, Faza A in B: Posamezna faza 500 kHz (pulzno diferencialni fazni vhod 4: 125 kHz), Faza Z: 125 kHz, brezvijačni push-in konektor, 12 mm širine

Tehnični list

Tehnični list

NX-EC0222

2 Inkrementalni dajalnik PNP Vhodi, Faza A in B: Posamezna faza 500 kHz (pulzno diferencialni fazni vhod 4: 125 kHz), Faza Z: 125 kHz, brezvijačni push-in konektor, 12 mm širine

Tehnični list

Tehnični list

NX-ECC203

EtherCAT komunikacijska enota serije NXX, 2 vrata, čas cikla 125 µs, 63 V/I enot, maks. V/I tok 10 A, vtični konektor brez vijakov, s končnim pokrovom

NX-ECS112

1 SSI enkoderski vhod, EIA standard RS-422-A, 32 bitna maksimalna dolžina podatka, brezvijačni push-in konektor, 12 mm širine

Tehnični list

Tehnični list

NX-ECS212

2 SSI enkoderski vhod, EIA standard RS-422-A, 32 bitna maksimalna dolžina podatka, brezvijačni push-in konektor, 12mm širine

Tehnični list

Tehnični list

NX-ECT101

N-series EtherCAT® Slave Unit. Hitra izmenjava podatkov na osnovi EtherCAT.

Tehnični list

Tehnični list

NX-EIC202

N-series Ethernet/IP vmesnik, 2 vrata, podpira lokalno varnost, 63 I/O enot, ma I/O tok 10 A, brezvijačna push-in priključitev, dobavljivo z zaključnim pokrovom

NX-END01

Nadomestni zaključni pokrov za NX I/O serijo

Tehnični list

Tehnični list

NX-HAD402

4 visokohitrostni analogni vhodi, -10 do 10 V, -5 do 5 V, 0 do 10 V, 0 do 5 V, 1 do 5 V, 0 do 20 mA, 4 do 20 mA, diferencial, ločljivost 1:64000, 5 µs/ch, brezvijačni vtični konektor, širina 12 mm, PNP

Tehnični list

Tehnični list

NX-HB3101

Enota za detekcijo pregorelosti grelca, 4 CT vhodi, 4 NPN Izhodi, brezvijačni priključni konektor, širina 12 mm

Tehnični list

Tehnični list
