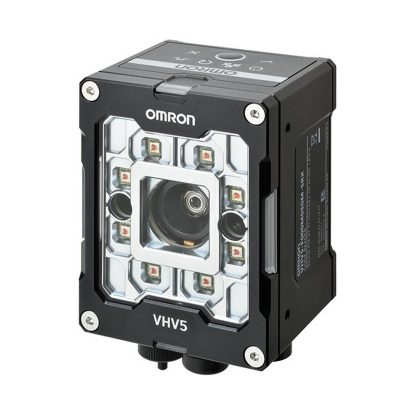

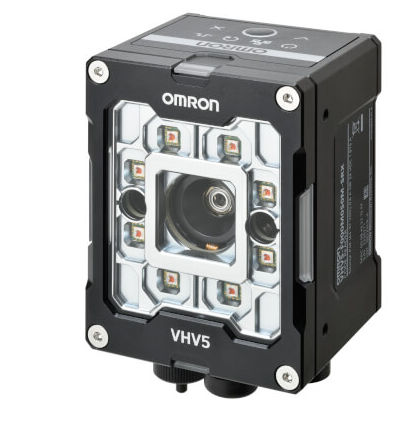

Real-time ISO skladen VHV5 vgradni verifikator
VHV5 vgradni verifikator je zasnovan za real-time in hitro preverjanje 1D, 2D in DPM kod neposredno na vaši proizvodni liniji. V skladu s standardi ISO/IEC 15415, 15416 in TR 29158 zagotavlja, da je vsaka natisnjena koda skenirana, skladna in sledljiva, kar vam pomaga zmanjšati proizvodno tveganje in zagotoviti globalne standarde kakovosti.
✓ ISO/IEC 15415, ISO/IEC 15416 in TR 29158 so skladni s standardi črtnih kod
✓ Inline preverjanje črtnih kod v realnem času 1D, 2D in DPM
✓ Podpira kodo 128, podatkovno matriko, QR kode in DPM
✓ Hitra hitrost pregleda do 1000 kod na minuto
✓ Enostavna nastavitev z avtomatskim kalibracijskim čarovnikom in OMRON-ovim WebLink vmesnikom
✓ Kompaktna zasnova za enostavno integracijo s povezavami s PLC-ji
Značilnosti

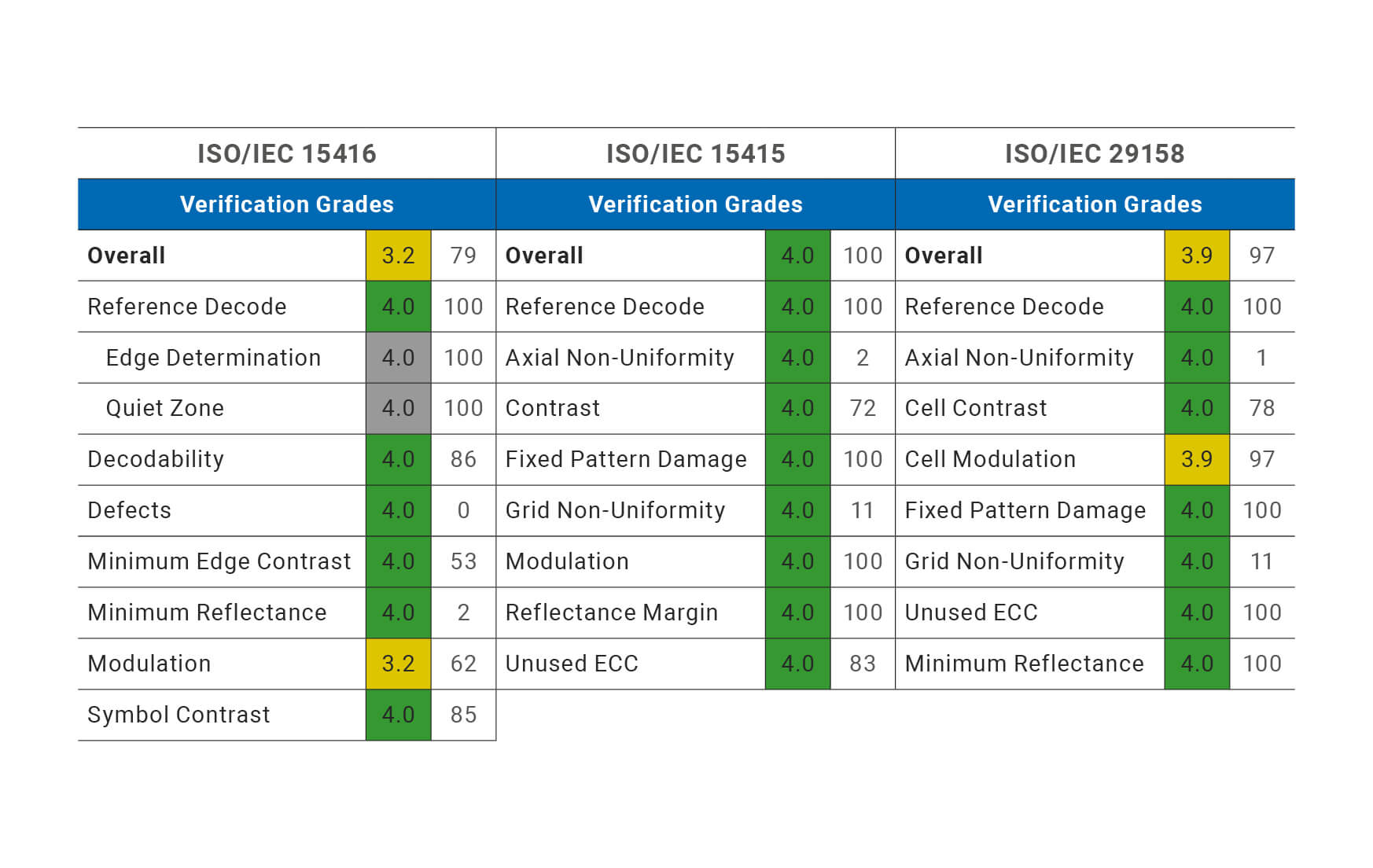

Preverjanje na podlagi standardov, ki jim lahko zaupate
VHV5 vgradni verifikator je zasnovan tako, da podpira najpomembnejše globalne standarde za preverjanje črtnih kod, kar zagotavlja, da so vaše kode skladne, kakovostne in pripravljene za dobavno verigo.
✓ ISO/IEC 15416 preverja kakovost tiska 1D črtnih kod, kot sta Koda 128 in UPC, z analizo jasnosti tiska in napak
✓ ISO/IEC 15415 ocenjuje 2D kode, kot so podatkovna matrika in QR kode, tako da preverja velikost in jasnost
✓ ISO/IEC TR 29158 uporablja klasifikacijo za kode, označene neposredno na delih, z uporabo laserja, dot peen ali inkjeta, kar je pogosto v ključnih industrijah
Z usklajevanjem s temi standardi VHV5 zagotavlja dosledne in zanesljive rezultate preverjanja v celotnem proizvodnem okolju.
Tehnične prednosti nagnjene koaksialne razsvetljave za inline preverjanje črtne kode
✓ Povečan kontrast na odsevnih površinah
Nagnjena koaksialna osvetlitev zmanjša zrcalni blesk na sijočih ali odsevnih površinah, kar izboljša zaznavanje robov in natančnost barvnega razsvetljavanja za 1D in 2D kode
✓ Izboljšana berljivost kod
z nizkim kontrastomPoševna osvetlitev izboljša subtilne razlike v gostoti tiska in teksturi ozadja, kar olajša preverjanje kod pri nizkem kontrastu kot pri standardni osvetlitvi
✓ Optimizirano za kode
Direct Part Mark (DPM)Nagnjena koaksialna osvetlitev je koristna za DPM aplikacije s površinskimi nepravilnostimi, saj zagotavlja enakomerno osvetlitev pod visokim kotom, ki izboljša jasnost in kontrast oznak ob ohranjanju mikroelementov
✓ Kompaktna in prilagodljiva integracija
Nagnjena razsvetljava omogoča bolj kompaktno mehansko površino kot tradicionalna kupolasta ali razpršena razsvetljava, kar poenostavi integracijo v omejena ali večlinijska produkcijska okolja

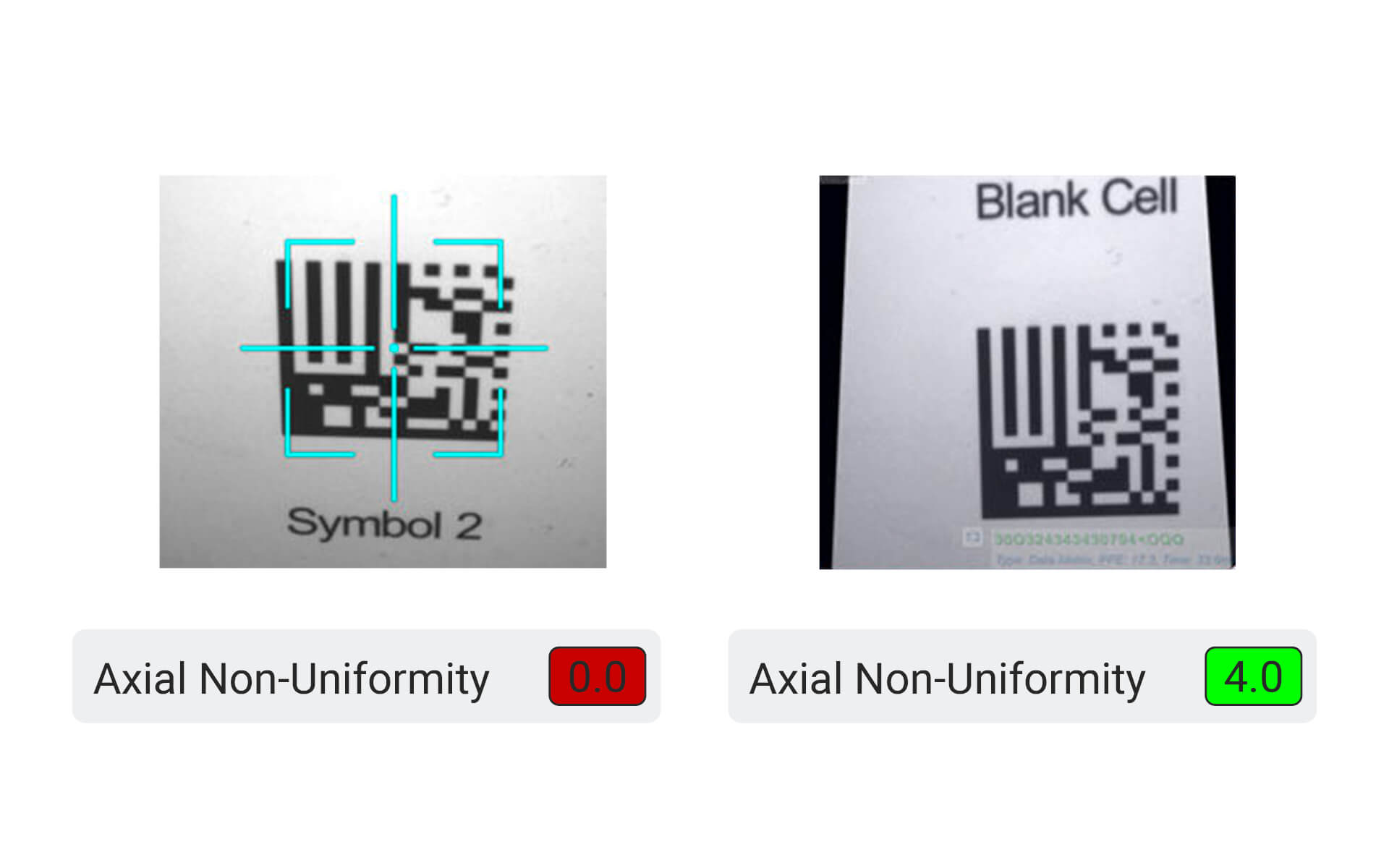

Unwarp transformacija za natančno aksialno neenakomernost
OMRON VHV5 uporablja napredno tehnologijo unwarp transformacije za digitalno izravnavo črtnih kod, zajetih na poševnih ali ukrivljenih površinah, s čimer popravi popačenja, da se mreža modulov natančno ujema z geometrijo kode za zanesljivo gradiranje.
Zakaj je pomembno:
Aksialna neenakomernost je ključni parameter ocenjevanja za 2D kode, kot je Data Matrix, ki meri, kako enakomerno so moduli razporejeni, in pogled kode pod kotom lahko ta razmik popači in zniža gradacijo.
Z uporabo unwarp transformacije se popačenje mreže popravi tako, da odraža pravo obliko kode, aksialno neenakomerno gradiranje postane natančnejše in preprečuje lažne napake, preverjanje pa ostaja zanesljivo pri ukrivljenih ali poševnih kodah, kar je še posebej dragoceno v aplikacijah z omejenim prostorom v farmacevtskih, medicinskih pripomočkih in elektroniki, ki uporabljajo nagnjeno koaksialno osvetlitev.

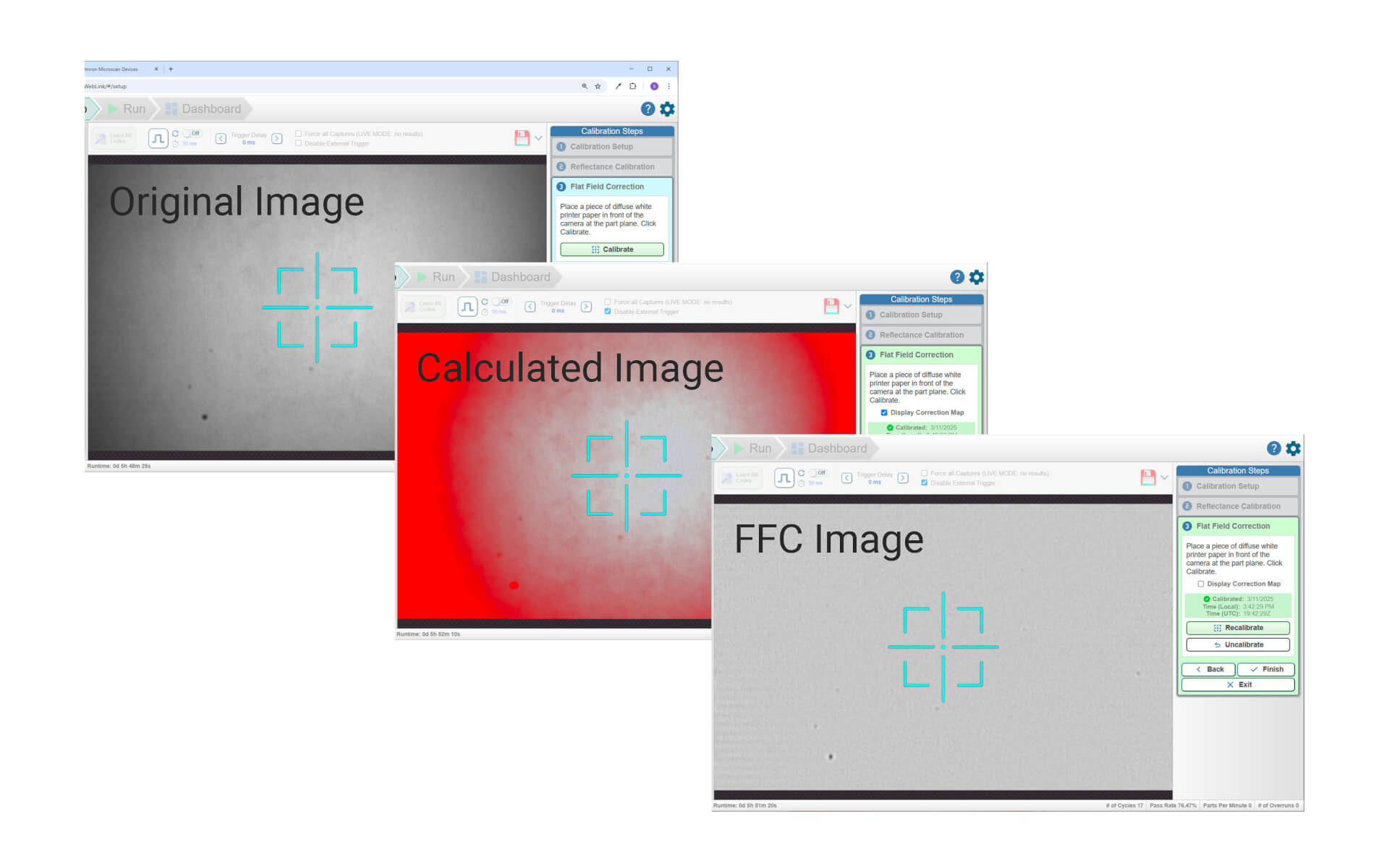

Korekcija ravnega polja za dosledno in natančno preverjanje črtne kode
Natančno preverjanje črtne kode zahteva dosledno kakovost slike v celotnem vidnem polju, zato OMRON VHV5 uporablja napredno korekcijo ravnega polja (FFC), da ohranja enakomerno osvetlitev in odzivnost pikslov ter preprečuje napake pri barvni korekciji.
Kaj počne:
Korekcija ravnega polja kompenzira osvetlitev in neskladnosti v objektivu, ki povzročajo senčenje robov, s čimer preprečuje, da bi spremembe svetlosti popačile parametre za preverjanje ključa, kot so kontrast, kakovost robov in modulacija, zlasti pri necentraliziranih črtnih kodah.
Kako pomaga:
Enakomerna osvetlitev zagotavlja enakomerno svetlost po celotni sliki, preprečuje napačno barvno korekcijo zaradi svetlobnih artefaktov in zagotavlja stabilno, ponovljivo preverjanje za vsako kodo na različnih velikostih nalepk, materialih in položajih. Z Flat Field Correction naš VHV5 zagotavlja, da je vsaka koda, ne glede na to, kje se pojavi v okvirju, ocenjena na enakih pogojih.

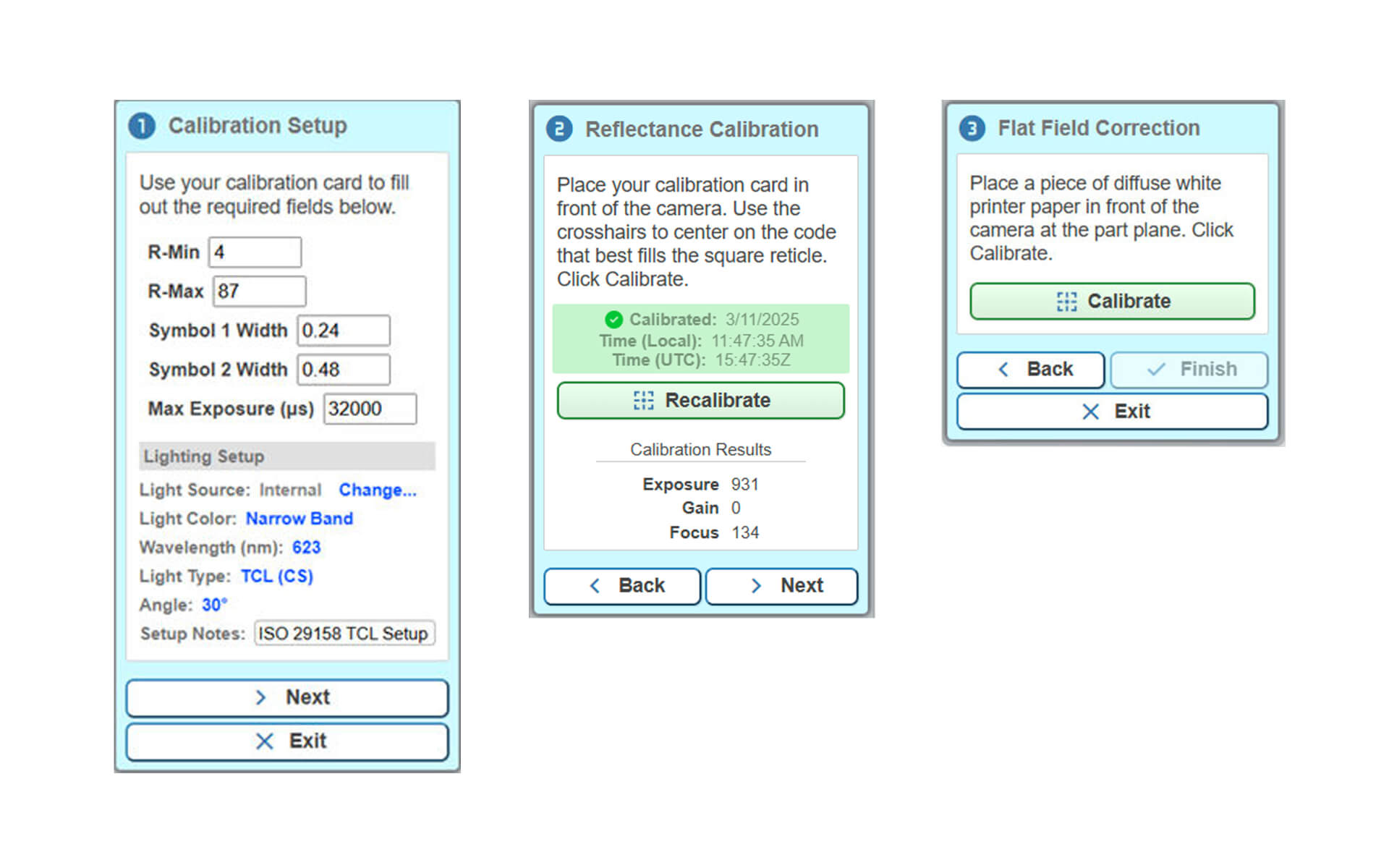

Poenostavljena kalibracija z navodili korak za korakom
VHV5 ima intuitiven kalibracijski čarovnik, ki vas vodi skozi natančen, tristopenjski postopek za zagotovitev optimalne učinkovitosti preverjanja v kateremkoli okolju.
✓ Nastavitev kalibracije: Vnesite vrednosti kalibracijskih kartic in prilagodite tip osvetlitve, kot in valovno dolžino
✓ Kalibracija odbojnosti: Samodejno optimizira osvetlitev, ojačitev in fokus za različne materiale
✓ Kalibracija delov: Nastavitve natančno prilagodite z uporabo pravega proizvodnega dela za dosledne rezultate
S poravnavo križca na zaslonu, avtomatiziranimi povratnimi informacijami in jasnimi kazalniki uspeha čarovnik poenostavi napredno nastavitev za vse uporabnike, prihrani čas in poveča zaupanje pri vsakem preverjanju.

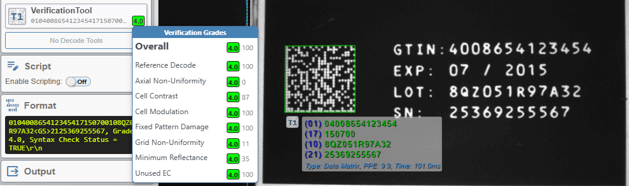

Vgrajeno GS1 preverjanje sintakse za pametnejšo skladnost
OMRON VHV5 presega ISO ocenjevanje z vgrajenim GS1 preverjanjem sintakse, ki analizira kodirane podatke, preverja identifikatorje aplikacij (AI), formate in dolžine glede na GS1 standarde ter zajame napake pri oblikovanju, preden kode dosežejo stranke ali regulatorje.
Ključne prednosti:
✓ Samodejno zaznavanje napak GS1 podatkovne strukture za preprečevanje napak pri oblikovanju
✓ Zagotavlja celovitost podatkov in skladnost z zakonodajo, idealno za farmacijo, medicinske pripomočke in maloprodajo. Industrije
✓ Zmanjšuje drage vračila in zamude
✓ Brezhibna integracija z ISO ocenjevanjem
✓ Podpira razvoj GS1 standardov in zagotavlja dolgoročno skladnost
Uporaba

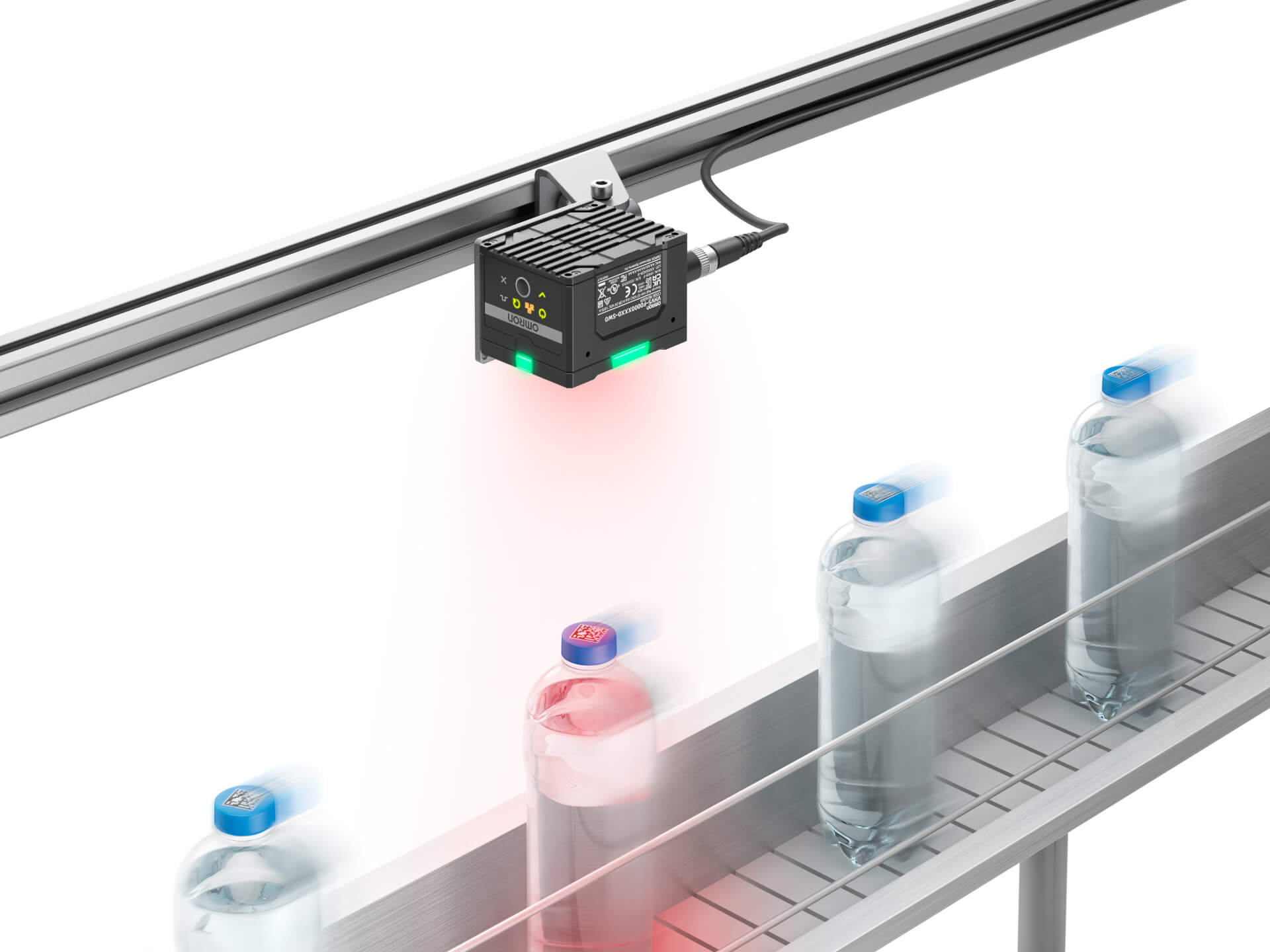

VHV5 Inline preverjanje nalepk za hitre polnilne linije
V hitrih proizvodnih okoljih OMRON VHV5 omogoča zanesljivo, v realnem času preverjanje črtnih kod na premikajočih, ukrivljenih plastičnih posodah, kar podpira sledljivost, skladnost in preprečevanje odpoklica.
Ključne funkcije aplikacije:
✓ Hitroserijsko inline preverjanje v realnem času preverja 1D in 2D črtne kode brez upočasnitve linije
✓ ISO/IEC 15416 in 15415 za zagotavljanje pregledljivosti in skladnosti dobavne verige
✓ Kompaktna in enostavna zasnova se prilega obstoječim transportnim sistemom
✓ Avtomatizirana kalibracija uporablja vgrajen čarovnik za optimizacijo jasnega in doslednega slikanja
✓ WebLink brskalniški vmesnik za spremljanje in odpravljanje težav z vsake naprave brez potrebe po namestitvi programske opreme
✓ Zaznavanje napak in poročanje za odkrivanje nepravilne usklajenosti oznak in zmanjšanje ponovnega delanja

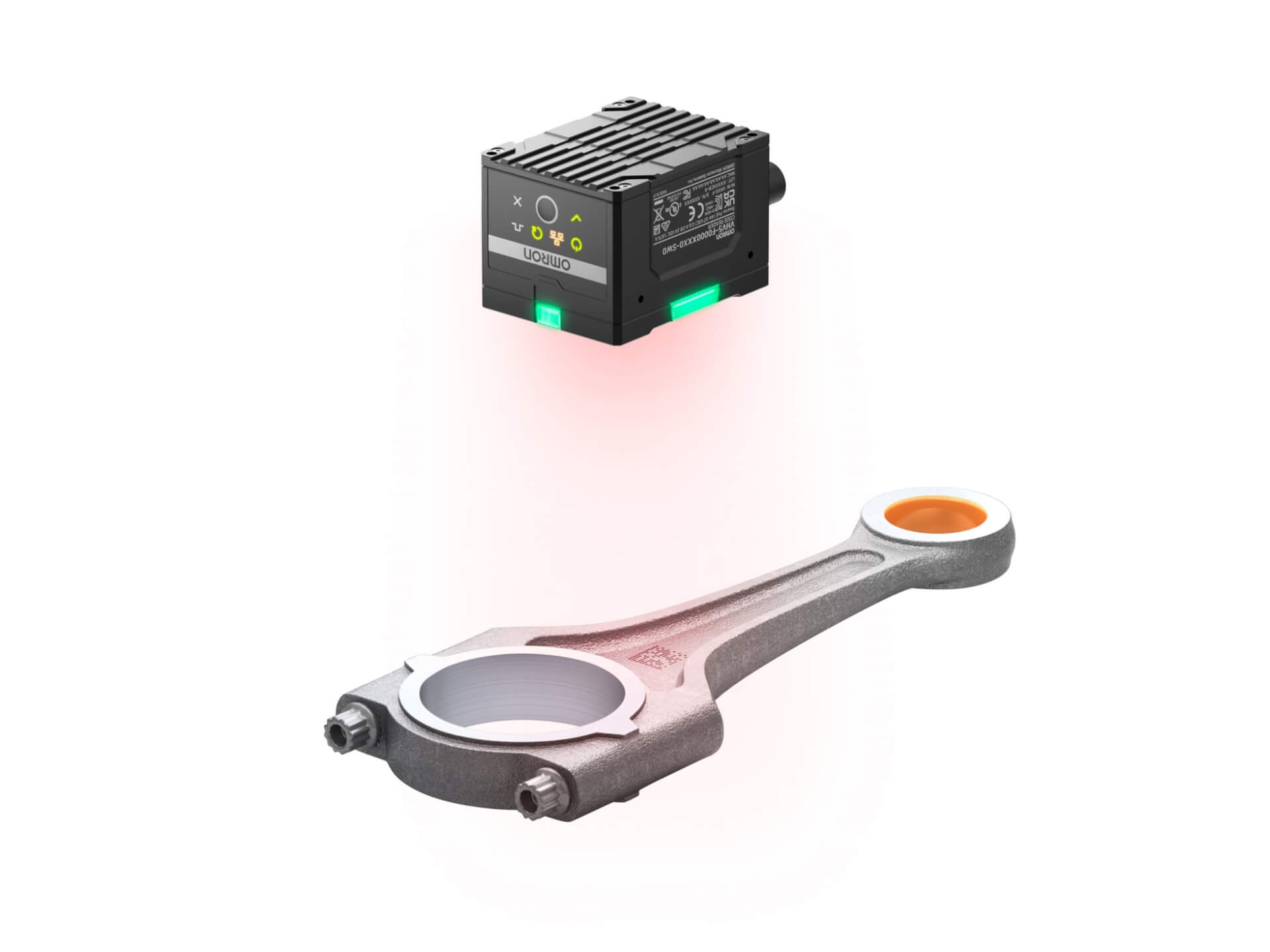

VHV5 Inline DPM preverjanje kovinskih komponent
OMRON VHV5 zagotavlja natančno, vgrajeno preverjanje DPM podatkovne matrike na ulitih in obdelanih kovinskih delih za avtomobilsko in težko proizvodnjo.
Ključne funkcije aplikacije:
✓ Preverjanje DPM kod na kovinskih površinah za preverjanje nizkokontrastnih jedkanih in ukrivljenih kod
✓ Skladnost s TR 29158 (AIM DPM) za zanesljivo ocenjevanje kod na neoznačenih površinah
✓ Nagnjena koaksialna osvetlitev (TCL), ki zmanjšuje bleščanje za natančno barvno korekcijo
✓ Unwarp transformacija za površinsko popačenje za izboljšanje aksialne enakomernosti in natančnosti gradiranja
✓ Kompaktna oblika, ki se zlahka namesti v ozkih prostorih, je idealna za avtomobilsko montažo
✓ Brez dotikanja in pavze v liniji za preverjanje vsakega dela v gibanju, brez upočasnitve proizvodnje
✓ Popolna sledljivost in revizijsko beleženje za ustvarjanje podrobnih poročil o preverjanju

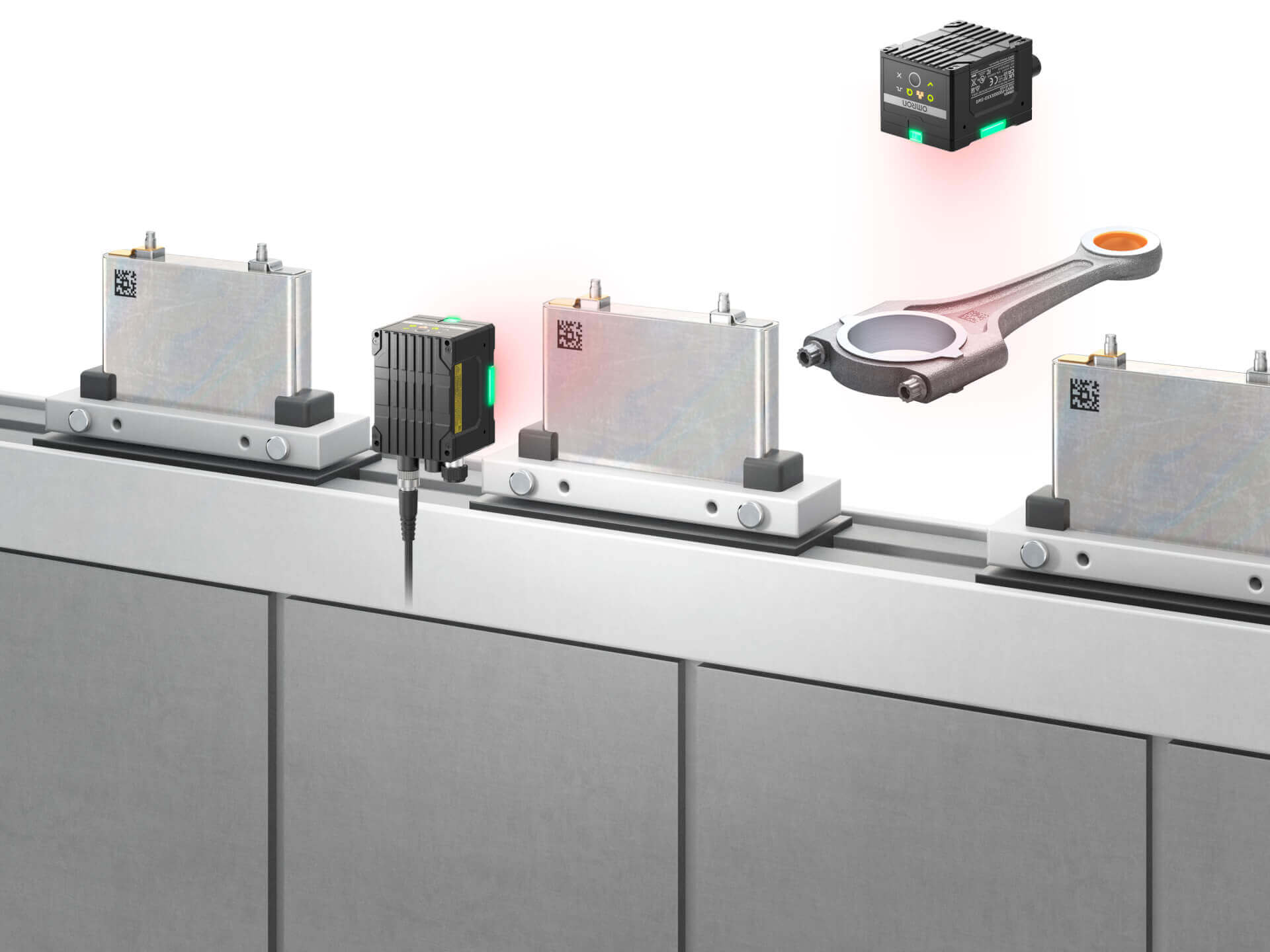

VHV5 inline preverjanje sledljivosti baterij in elektronike EV
VHV5 omogoča zanesljivo inline preverjanje 2D Data Matrix kod na kovinskih in reflektivnih baterijskih celicah, kar zagotavlja skladnost z zahtevami sledljivosti in zmanjšuje tveganje za težave s kakovostjo v nadaljevanju.
Ključne funkcije aplikacije:
✓ Natančno preverjanje kovinskih površin za preverjanje 2D kod na kovinskih ohišjih baterij in drugih odsevnih delih
✓ TR 29158 (AIM DPM) podpora za ocenjevanje, ki zagotavlja zanesljivo oceno kakovosti za neposredne ocene delov (DPM)
✓ Visokohitrostne in prepustne linije, idealne za hitre in avtomatizirane linije za sestavljanje baterij
✓ Nagnjena koaksialna osvetlitev za odbojni nadzor, ki zmanjšuje bleščanje in zrcalni odboj
✓ Kompaktna oblika, ki se zlahka prilega med transportne tire ali v ohišja strojev
✓ Zaznavanje napak pred končno sestavo za zgodnje odkrivanje neberljivih ali slabe kakovosti kod
✓ Spletna konfiguracija (WebLink), ki omogoča hitro namestitev brez dodatne namestitve programske opreme
